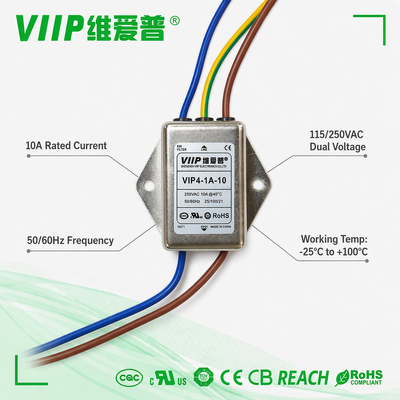

Το VIP4‐1A‐10 είναι ένα φίλτρο EMI με κυλινδρικό ρεύμα που κατασκευάζεται από την εταιρεία Shenzhen VIIP Electronics Co., Ltd. Ο εσωτερικός κωδικός του εργοστασίου είναι 10271.Με κυλινδρική κυλινδρική κυλινδρική κυλινδρική κυλινδρική κυλινδρική κυλινδρικήΤο εσωτερικό κύκλωμά του αποτελείται από επαγωγό κοινής λειτουργίας L, X-condensator και Y-condensator.

Αυτό το φίλτρο EMI είναι εγκεκριμένο για τάση 115/250VAC στο δίκτυο με μέγιστο ονομαστικό ρεύμα 10A RMS και ταιριάζει σε δίκτυα τροφοδοσίας 50/60Hz. Το φίλτρο EMI VIP4‐1A‐10 συμμορφώνεται με τις απαιτήσεις CE, RoHS και REACH.Παρέχει σαφώς καθορισμένες επιδόσεις αναφοράς εισόδου-απώλειας τόσο για θόρυβο κοινής λειτουργίας όσο και διαφορικής λειτουργίας υπό σύστημα δοκιμής 50 Ω για την καταστολή της ηλεκτρομαγνητικής παρεμβολής που πραγματοποιείται με είσοδο εναλλασσόμενου ρεύματοςΠερνά αυστηρή δοκιμή υποδομής ενός λεπτού και δοκιμή αντοχής μόνωσης, με αντοχή μόνωσης ≥100MΩ@500VDC μεταξύ εισόδου/εξόδου και εδάφους.Μπορεί να λειτουργήσει σταθερά εντός εύρους θερμοκρασίας -25 °C ~ +100 °CΔύο οπές τοποθέτησης προορίζονται για την τοποθέτηση του πλαισίου και η έξοδος με μολύβι φέρνει ευέλικτη καλωδίωση για την ενσωμάτωση της εσωτερικής συσκευής.

• Φίλτρο EMI μεσαίου ρεύματος με καλώδιο μόλυβδου: Το φίλτρο EMI VIP4‐1A‐10 υποστηρίζει ονομαστικό ρεύμα RMS έως 10A κάτω των 115/250VAC, σχεδιασμένο για ηλεκτρονικές συσκευές μεσαίας ισχύος με είσοδο εναλλασσόμενου ρεύματος.
• Σύνδεσμος καταστολής διπλής λειτουργίας: Ενσωματωμένη σπείρα αποτριβής κοινής λειτουργίας, X-condensator και Y-condensator, παρέχει απόδοση καταστολής τόσο για παρεμβολές κοινής λειτουργίας όσο και διαφορικής λειτουργίας.
• Παγκόσμια συμβατότητα δικτύου: ονομαστική τάση 115/250VAC, συμβατή με παγκόσμια δίκτυα ηλεκτρικής ενέργειας 50/60Hz.
• Ελεγχόμενος δείκτης ρεύματος διαρροής: Μέγιστο ρεύμα διαρροής 0,35 mA @ 115VAC 60Hz; Μέγιστο 0,70 mA @ 250VAC 50Hz, πληροί τις απαιτήσεις ασφάλειας για τους περισσότερους εμπορικούς και βιομηχανικούς εξοπλισμούς.
• Ακριβής απόδοση υψηλής τάσης και μόνωσης: Περνάει τη δοκιμή υποδομής ενός λεπτού· αντίσταση μόνωσης ≥ 100MΩ @ 500VDC μεταξύ εισόδου/εξόδου και εδάφους, αυξάνει σημαντικά το περιθώριο ασφάλειας του εξοπλισμού.
• Κατασκευή από σύρμα υψηλής θερμοκρασίας με μόλυβδο: Χρησιμοποιεί καλώδια ανθεκτικά σε υψηλές θερμοκρασίες 1015-18 (105°C VW-1 600V), σταθερά για μακροχρόνια λειτουργία σε περιβάλλον εργασίας υψηλών θερμοκρασιών.Η σχεδίαση με καλώδιο μολύβδου υποστηρίζει ευέλικτη εσωτερική καλωδίωση μέσα σε ντουλάπια εξοπλισμού.
• Εύκολη μηχανική τοποθέτηση: Προεπιλεγμένες τρύπες τοποθέτησης 2×Ø3,5*4,5 για ασφαλή στερέωση στο πλαίσιο ή το περίβλημα.
• Ευρύ φάσμα θερμοκρασιών λειτουργίας: Περιοχές θερμοκρασίας λειτουργίας -25 °C ~ +100 °C, προσαρμόζεται σε δύσκολες εσωτερικές και ημιβιομηχανικές συνθήκες λειτουργίας.
• Πλήρης πιστοποίηση συμμόρφωσης: Αυτό το φίλτρο EMI πληροί τα πρότυπα CE, RoHS και REACH, κατάλληλο για τελικά ηλεκτρονικά προϊόντα που προορίζονται για εξαγωγή.
• Εξαιρετικές επιδόσεις διπλής λειτουργίας εισαγωγής-απώλειας: Παρέχει σαφή δεδομένα αναφοράς εισόδου-απώλειας τόσο για τον θόρυβο κοινής λειτουργίας όσο και για τον θόρυβο διαφορικής λειτουργίας υπό σύστημα δοκιμής 50Ω, εξασθενεί αποτελεσματικά το EMI που καθορίζεται από την γραμμή τροφοδοσίας.

Το φίλτρο EMI VIP4‐1A‐10 χρησιμοποιείται ευρέως για ηλεκτρονικές συσκευές μεσαίας ισχύος για την καταστολή των ηλεκτρομαγνητικών παρεμβολών στην είσοδο ισχύος εναλλασσόμενης ενέργειας:

• Εφοδιασμοί ηλεκτρικής ενέργειας μεσαίας ισχύος και μετατροπείς ισχύος: Βιομηχανικές πηγές ρεύματος, προσαρμογείς μέσης ισχύος, μονάδες μετατροπής ισχύος, περιορίζουν τον θόρυβο που παράγεται από τη διακόπτηση και βοηθούν τα προϊόντα να περάσουν τις δοκιμές εκπομπών που διεξάγονται EMC.
• Εργαλεία βιομηχανικής αυτοματοποίησης: Συστήματα ελέγχου PLC, μικρού μεγέθους servo drivers, γενικά όργανα δοκιμών, αντέχουν στις πολύπλοκες παρεμβολές του ηλεκτρικού δικτύου από εργοστασιακά περιβάλλοντα.
• Εμπορικές και οικιακές συσκευές: Εμπορικοί εξοπλισμοί κουζίνας, συσκευές μεγάλου μεγέθους ήχου-βίντεο, εξοπλισμός έξυπνων ντουλαπιών, βελτίωση της σταθερότητας των προϊόντων που τροφοδοτούνται από δίκτυο ηλεκτρικής ενέργειας.
• Υπηρεσίες ηλεκτρονικών υπολογιστών: Βιομηχανικοί υπολογιστές υποδοχής, επικοινωνιακές βοηθητικές μονάδες ισχύος, περιφερειακοί εξοπλισμοί ράκ, φίλτρα θορύβου κοινής λειτουργίας και διαφορικής λειτουργίας για πύλες εισόδου εναλλασσόμενου ρεύματος.
• Μονάδες βοηθητικής ισχύος νέας ενέργειας: Βοηθητικές μονάδες ισχύος για εξοπλισμό φόρτισης και αποθήκευσης ενέργειας, λύνοντας τις προκλήσεις EMC για τις διεπαφές εισόδου μεσαίου ρεύματος εναλλασσόμενου ρεύματος.
• Ιατρικό βοηθητικό και εργαστηριακό εξοπλισμό: Εφαρμόζεται σε μη κρίσιμες ιατρικές βοηθητικές συσκευές· πρέπει να επαληθεύονται αυστηρά οι παραμέτροι ρεύματος διαρροής πριν από τη χρήση σε επίσημο ιατρικό εξοπλισμό.
• Έργα σχεδιασμού και αποδιορθώσεως EMC: χρησιμεύει ως φίλτρο EMI εισόδου εναλλασσόμενου ρεύματος μεσαίου ρεύματος τύπου καλωδίου για διόρθωση EMC υλικού, βελτιστοποιεί τις επιδόσεις δοκιμών εκπομπών που διεξάγονται για ηλεκτρονικά προϊόντα μεσαίας ισχύος.

• Σύνοψη του προϊόντος:Υψηλής απόδοσης μονοφασικό φίλτρο EMI, σύμφωνα με διεθνή πρότυπα
• Τεχνική υποστήριξη:Ανατρέξτε στο δελτίο δεδομένων και στο εγχειρίδιο εγκατάστασης για τις πλήρεις προδιαγραφές, τα διαγράμματα καλωδίωσης και τις οδηγίες ασφάλειας.
• Εγκατάσταση:Πρέπει να εκτελείται από ειδικευμένο προσωπικό· να εξασφαλίζεται η κατάλληλη γείωση και ασφαλείς συνδέσεις σύμφωνα με τους ισχύοντες ηλεκτρικούς κώδικες
• Διατήρηση:Συνιστάται τακτική επιθεώρηση για τη διατήρηση της απόδοσης του φίλτρου και την παράταση της ζωής του προϊόντος
• Επεξεργασία προβλημάτων:Ελέγξτε την καλωδίωση, ελέγξτε για φυσικές ζημιές και επιβεβαιώστε ότι οι συνθήκες λειτουργίας πληρούν τις προδιαγραφές
• Προσαρμοσμένες λύσεις:Διαθέσιμες εξατομικευμένες επιλογές φίλτρου EMI, συμπεριλαμβανομένης της υποστήριξης δοκιμών προϊόντων και πιστοποίησης
