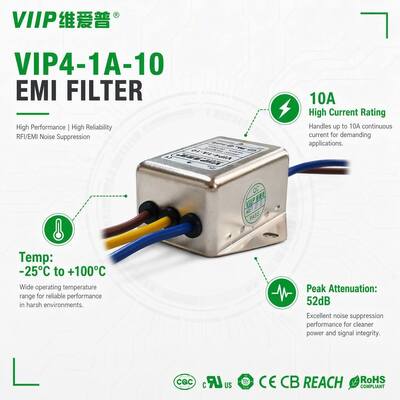

VIP4‑1A‑10 یک فیلتر EMI خط AC است که توسط شرکت شنژن VIIP الکترونیکس تولید شده است. کد کارخانه داخلی آن 10271 است. این فیلتر EMI از ساختار اتصال سیم سربی استفاده می کند و مجهز به سیم های مقاوم در برابر دمای بالا 1015‑18 است. مدار داخلی آن شامل سلف حالت مشترک L، خازن X و خازن Y است.

         این فیلتر EMI برای ولتاژ برق 115/250 ولت AC با حداکثر جریان نامی 10 آمپر RMS و مناسب برای شبکه های برق 50/60 هرتز رتبه بندی شده است. فیلتر EMI VIP4‑1A‑10 مطابق با الزامات CE، RoHS و REACH است. این فیلتر عملکرد میرایی ورودی مشخصی را برای نویز حالت مشترک و حالت تفاضلی تحت سیستم تست 50 اهم برای سرکوب تداخل الکترومغناطیسی هدایت شده ورودی AC فراهم می کند. این فیلتر تست هیپوت یک دقیقه ای سختگیرانه و تست مقاومت عایقی را با مقاومت عایقی ≥100MΩ@500VDC بین ورودی/خروجی و زمین گذرانده است. این فیلتر می تواند در محدوده دمایی ‑25 تا +100 درجه سانتیگراد پایدار کار کند. دو سوراخ نصب برای نصب شاسی رزرو شده است و خروجی سیم سربی سیم کشی انعطاف پذیری را برای ادغام دستگاه داخلی فراهم می کند.

• فیلتر EMI سیمی با جریان متوسط: فیلتر EMI VIP4‑1A‑10 از جریان نامی تا 10 آمپر RMS تحت ولتاژ 115/250 ولت AC پشتیبانی می کند و برای دستگاه های الکترونیکی ورودی AC با توان متوسط طراحی شده است.
• مدار سرکوب دو حالته: سیم پیچ چوک حالت مشترک داخلی، خازن X و خازن Y، عملکرد سرکوب را برای تداخل هدایت شده حالت مشترک و حالت تفاضلی ارائه می دهد.
• سازگاری با برق جهانی: ولتاژ نامی 115/250 ولت AC، سازگار با شبکه های برق AC 50/60 هرتز در سراسر جهان.
• شاخص جریان نشتی قابل کنترل: حداکثر جریان نشتی 0.35 میلی آمپر در 115 ولت AC 60 هرتز؛ حداکثر 0.70 میلی آمپر در 250 ولت AC 50 هرتز، مطابق با الزامات ایمنی برای اکثر تجهیزات تجاری و صنعتی.
• عملکرد ولتاژ بالا و عایق بندی دقیق: تست هیپوت یک دقیقه ای را گذرانده است؛ مقاومت عایقی ≥100MΩ @500VDC بین ورودی/خروجی و زمین، حاشیه ایمنی تجهیزات را به طور قابل توجهی افزایش می دهد.
• ساختار سیم سربی مقاوم در برابر دمای بالا: از سیم های مقاوم در برابر دمای بالا 1015‑18 (105℃ VW‑1 600V) استفاده می کند که برای عملکرد طولانی مدت در محیط کاری با دمای بالا پایدار است. طراحی سیم سربی از سیم کشی داخلی انعطاف پذیر در داخل کابینت های تجهیزات پشتیبانی می کند.
• نصب مکانیکی راحت: 2 سوراخ نصب ×Ø3.5*4.5 از پیش رزرو شده برای اتصال ایمن روی شاسی یا محفظه.
• محدوده دمای عملیاتی گسترده: دمای عملیاتی از ‑25 تا +100 درجه سانتیگراد متغیر است و با شرایط عملیاتی سخت داخلی و نیمه صنعتی سازگار است.
• گواهینامه انطباق کامل: این فیلتر EMI مطابق با استانداردهای CE، RoHS و REACH است و برای محصولات الکترونیکی نهایی صادرات محور مناسب است.
• عملکرد میرایی ورودی دو حالته عالی: داده های میرایی ورودی مشخصی را برای نویز حالت مشترک و حالت تفاضلی تحت سیستم تست 50 اهم ارائه می دهد و به طور موثر EMI هدایت شده خط برق را تضعیف می کند.

فیلتر EMI VIP4‑1A‑10 به طور گسترده ای برای دستگاه های الکترونیکی با توان متوسط برای سرکوب تداخل الکترومغناطیسی هدایت شده در ورودی برق AC استفاده می شود:

• منابع تغذیه سوئیچینگ با توان متوسط و مبدل های برق: منابع تغذیه صنعتی، آداپتورهای توان متوسط، ماژول های تبدیل توان، نویز تولید شده توسط سوئیچینگ را محدود می کنند و به محصولات کمک می کنند تا تست های انتشار هدایت شده EMC را پاس کنند.
• تجهیزات اتوماسیون صنعتی: سیستم های کنترل PLC، درایورهای سروو کوچک، ابزارهای تست عمومی، در برابر تداخل شبکه برق پیچیده از محیط های کارخانه مقاومت می کنند.
• لوازم خانگی و تجاری: تجهیزات آشپزخانه تجاری، دستگاه های صوتی و تصویری بزرگ، تجهیزات کابینت هوشمند، پایداری ضد تداخل محصولات با برق شهری را بهبود می بخشند.
• کابینت IT و دستگاه های کامپیوتر صنعتی: کامپیوترهای میزبان صنعتی، واحدهای برق کمکی ارتباطی، تجهیزات جانبی رک مونت، نویز حالت مشترک و حالت تفاضلی را برای پورت های ورودی AC فیلتر می کنند.
• ماژول های برق کمکی انرژی نو: واحدهای برق کمکی برای تجهیزات شارژ و ذخیره انرژی، چالش های EMC را برای رابط های ورودی AC با جریان متوسط حل می کنند.
• تجهیزات کمکی پزشکی و آزمایشگاهی: برای دستگاه های کمکی پزشکی غیر بحرانی قابل استفاده است؛ پارامترهای جریان نشتی را قبل از استقرار در تجهیزات درجه پزشکی رسمی به دقت تأیید کنید.
• پروژه های طراحی و اشکال زدایی EMC: به عنوان فیلتر EMI ورودی AC از نوع سیم سیمی با جریان متوسط برای اصلاح EMC سخت افزار عمل می کند، عملکرد تست انتشار هدایت شده محصولات الکترونیکی با توان متوسط را بهینه می کند.

• مرور کلی محصول: فیلتر EMI تک فاز با کارایی بالا، مطابق با استانداردهای بین المللی
• پشتیبانی فنی: برای مشخصات کامل، نمودارهای سیم کشی و دستورالعمل های ایمنی به دیتاشیت و راهنمای نصب مراجعه کنید
• نصب: باید توسط پرسنل واجد شرایط انجام شود؛ اطمینان حاصل کنید که اتصال زمین مناسب و اتصالات ایمن مطابق با کدهای الکتریکی قابل اجرا انجام شده است
• نگهداری: بازرسی منظم برای حفظ راندمان فیلتر و افزایش طول عمر محصول توصیه می شود
• عیب یابی: سیم کشی را بررسی کنید، آسیب فیزیکی را بررسی کنید و شرایط عملیاتی را مطابق با مشخصات تأیید کنید
• راه حل های سفارشی: گزینه های فیلتر EMI سفارشی در دسترس است، از جمله پشتیبانی تست محصول و صدور گواهینامه
