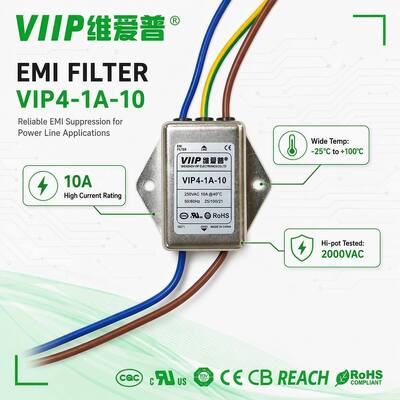

Der einphasige EMI-Filter VIP4-1A-10 (10271) ist ein hochwertiger Wechselstromfilter zur Unterdrückung von EMI in einphasigen Stromleitungen. Mit einer Nennspannung von 115/250 VAC, 50/60 Hz erreicht das Gerät einen minimalen Leckstrom für eine bessere Sicherheitsmarge und Energieeffizienz. Hergestellt gemäß RoHS-Anforderungen und frei von gefährlichen Substanzen, blockiert er effektiv hochfrequente elektrische Störungen, um Fehlfunktionen oder EMI-bedingte Ausfälle angeschlossener Lasten zu verhindern.

Durch die Übernahme einer Standardstruktur in kleiner Größe unterstützt er die einfache Installation in Industriemaschinen, Haushaltsgeräten, medizinischen Geräten und Kommunikationssystemen. Er ist eine zuverlässige Komponente zur Optimierung der EMV-Eigenschaften und zur Gewährleistung einer konsistenten Systemleistung.

Highlights

• Design mit geringem Leckstrom für höhere Sicherheit Max. 0,35 mA bei 115 VAC/60 Hz; max. 0,70 mA bei 250 VAC/50 Hz.

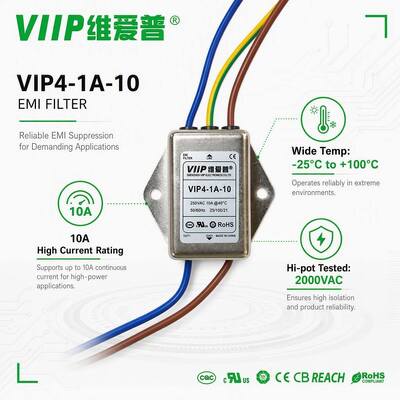

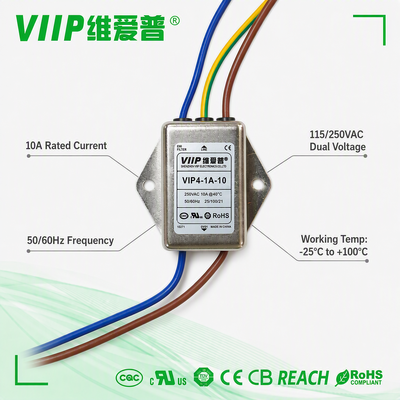

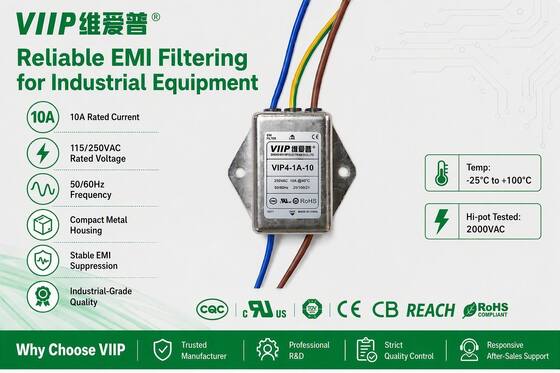

• Stabile elektrische Leistung unter allen Arbeitsbedingungen Ausgelegt für 115/250 VAC, 10 A RMS, 50/60 Hz Betriebsfrequenz. Der Arbeitstemperaturbereich liegt zwischen -25 °C und +100 °C, unterstützt kontinuierlichen stabilen Betrieb in komplexen Umgebungen; Isolationswiderstand ≥100 MΩ bei 500 VDC liefert eine ausgezeichnete Durchschlagsfestigkeit.

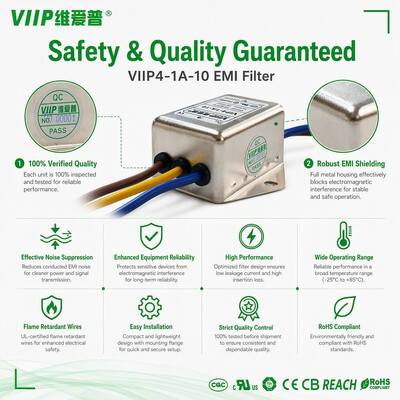

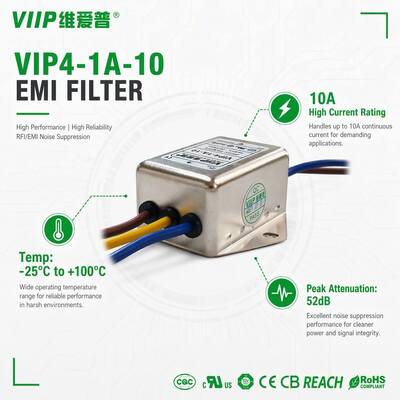

• Zuverlässige EMI-Unterdrückungsfähigkeit Die optimierte Schaltungstopologie bietet erhebliche Gleichtakt- und Gegentakt-Einfügungsdämpfung in einem 50-Ohm-Testsystem. Dämpft effektiv hochfrequente Netzstörungen, verhindert Gerätefehlfunktionen durch elektromagnetische Interferenzen und verbessert die gesamte EMV-Leistung des Systems.
• Konform mit Umweltanforderungen RoHS- und REACH-konform, frei von gefährlichen Substanzen, erfüllt globale Umweltvorschriften für Exportprodukte.

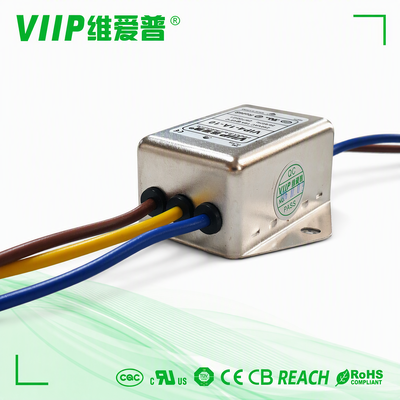

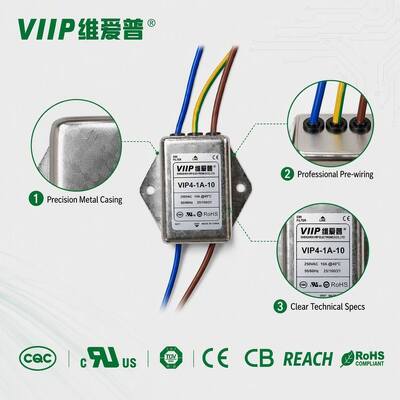

• Kompakte verdrahtete Bauweise für einfache Installation Kompakte Gehäuseabmessungen mit vorverdrahteten Leitungen (Kabellänge 150 ± 10 mm). Standard-Befestigungslöcher ermöglichen eine schnelle Integration ohne zusätzliche Anschlussbearbeitung, was Montagezeit und Platz für Endgeräte spart.

Anwendung

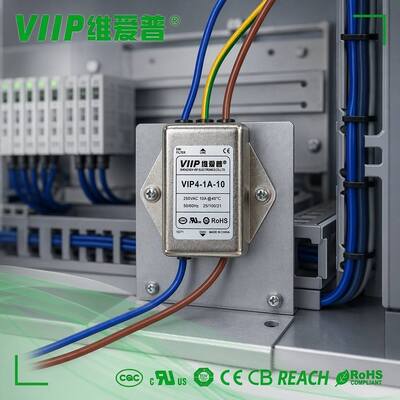

✅ CNC-Werkzeugmaschinen und automatisierte Bearbeitungsarbeitsplätze
✅ Kommerzielle Verkaufsautomaten, Catering- und Einzelhandels-Selbstbedienungsgeräte
✅ Medizinische Geräte zur Überwachung und Diagnose am Krankenbett mit hohen Sicherheitsstandards
✅ Stromversorgungseinheiten von Telekommunikationsbasisstationen und Netzwerkkommunikationshardware
✅ Labor-Analyse- und Messgeräte für den Tischgebrauch
✅ Smart-Building-Steuerungssysteme und Gebäudeautomationsbaugruppen
✅ Breites Spektrum an einphasigen Wechselstromgeräten zur Netz-EMI-Unterdrückung und EMV-Konformität

• Produktübersicht: Hochleistungs-Einphasen-EMI-Filter, konform mit internationalen Standards
• Technischer Support: Siehe Datenblatt und Installationshandbuch für vollständige Spezifikationen, Schaltpläne und Sicherheitsrichtlinien
• Installation: Muss von qualifiziertem Personal durchgeführt werden; stellen Sie eine ordnungsgemäße Erdung und sichere Verbindungen gemäß den geltenden Elektrovorschriften sicher
• Wartung: Regelmäßige Inspektion empfohlen, um die Filtereffizienz aufrechtzuerhalten und die Produktlebensdauer zu verlängern
• Fehlerbehebung: Überprüfen Sie die Verkabelung, suchen Sie nach physischen Schäden und bestätigen Sie, dass die Betriebsbedingungen den Spezifikationen entsprechen
• Kundenspezifische Lösungen: Maßgeschneiderte EMI-Filteroptionen verfügbar, einschließlich Produkttests und Zertifizierungsunterstützung
