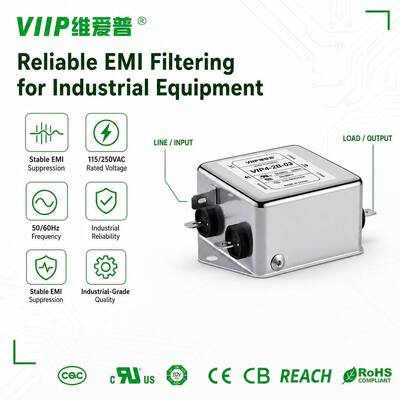

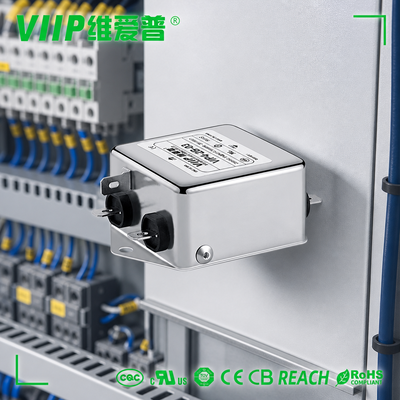

فیلتر EMI تک فاز 115/250 ولت AC با جریان نامی 20 آمپر و افت درج بالا برای اتوماسیون صنعتی

نام تجاری:	Weiaipu
شماره مدل:	VIP4-1B-20(10321)
مقدار تولیدی:	10 عدد
قیمت:	USD4-8
جزئیات بسته بندی:	کارتن
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شین ژن

گواهی:

CQC CB CE TUV UL ROHS REACH

تایپ کنید:

فیلتر برق تک فاز EMI

جریان رتبه بندی شده:

20 آمپر RMS

ولتاژ نامی:

115/250 VAC

مقاومت عایق:

≥100MΩ @500VDC

پانل مانت اندازه جمع و جور

قابلیت ارائه:

30 کیلوگرم در ماه

برجسته کردن:

فیلتر EMI تک فاز فعلی 20A

فیلتر خط برق EMC ولتاژ نامی 115/250 VAC

فیلتر سرکوب EMI با اتلاف زیاد

توضیحات محصول

مدار کامپوزیت RC-LC VIP4-1B-20 20A فلتر EMI تک فاز

خلاصه ی محصول

VIIP VIP4-1B-20 فیلتر EMI تک فاز 20A فیلتر EMI تک فاز درجه صنعتی طراحی شده برای برنامه های 115/250VAC.این فیلتر قدرت 20A با مطابقت CE و RoHS برای محیط های صنعتی، سرکوب موثر تداخل الکترومغناطیسی را فراهم می کند.

رتبه فعلی:20A
ولتاژ:115/250VAC
مرحله:فاز تک
انطباقCQC CB CE TUV UL ROHS REACH
کاربرد:تجهیزات پزشکی، ابزار آزمایش آزمایشگاهی و دقیق، ماشین آلات اتوماسیون صنعتی

کاربردهای کلیدی

تجهیزات تشخیصی پزشکی، ابزار آزمایش آزمایشگاهی، کنترل کننده های اتوماسیون صنعتی.

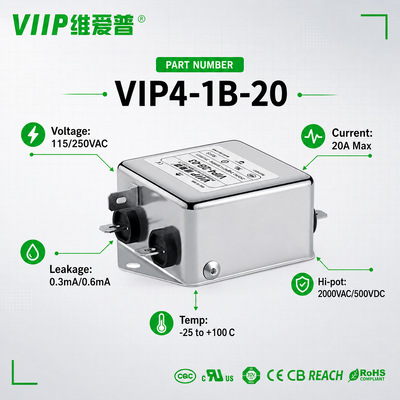

ویژگی های الکتریکی

پارامتر	ارزش	ملاحظات
درجه بندی ولتاژ	115 / 250 VAC	ولتاژ AC
جریان نامگذاری @115VAC	20A RMS حداکثر	در ورودی 115 ولت AC
جریان نامی @250VAC	20A RMS حداکثر	در ورودی 250 ولت AC
فرکانس کار	50 / 60 هرتز	فرکانس قدرت استاندارد
جریان نشت @ 115VAC/60Hz	0.3 مآ مکس	هر خط به زمین
جریان نشت @250VAC/50Hz	0.6 مآ مکس	هر خط به زمین
مقاومت عایق	≥100MΩ @500VDC	ورودی/خرید به زمین، آزمایش 500 ولت DC
رتبه بندی آزمون های بالا	خط به خط / خط به زمین	مدت زمان تست: 1 دقیقه
محدوده دمای عملیاتی	-25°C ~ +100°C	درجه حرارت گسترده صنعتی
مقاومت سیستم آزمایش	سیستم ۵۰ اوم	استاندارد آزمون از دست دادن ورودی

عملکرد ضایعات ورودی

فرکانس (MHz)	از دست دادن ورودی (dB)	ملاحظات
0.15	...	ارزش مرجع
1	24	ارزش معمولی

جدول های بالا فقط برای مرجع هستند

ساختار مدار فیلتر

ماده	توضیحات
نوع مدار	فیلتر کم عبور مرکب RC + LC
سرکوب حالت عادی	کانسکتورهای L + Y (Cy)
حذف حالت دیفرانسیل	X خازن ها (Cx1، Cx2) + محرک حالت دیفرانسیل
مقاومت تخلیه	مقاومت تخلیه داخلی R
ورودی / خروجی	خط (مدخل) - بار (خرید)
زمین	ترمینال GND

مدارک محصول

پرسش های مکرر

سوال 1: مقدار جریان و ولتاژ نامی فیلتر VIP4-1B-20 EMI چیست؟

A1: جریان نامی آن 20A است، ولتاژ نامی 115/250VAC است، فرکانس کاری 50/60Hz برای منبع برق واحد فاز AC.

س2: این فیلتر EMI می تواند چه تداخلاتی را سرکوب کند؟

A2: این فیلتر LC دو مرحله ای است که در سرکوب هر دو حالت مشترک و حالت فرعی نویز الکترومغناطیسی در خطوط برق خوب است و عملکرد EMC تجهیزات شما را بهبود می بخشد.

Q3: MOQ شما برای فیلتر VIP4-1B-20 چیست؟

A3: سفارش آزمایشی کوچک قابل قبول است. برای سفارشات انبوه ما می توانیم قیمت عمده رقابتی را ارائه دهیم، لطفا مقدار خود را برای نقل قول به ما ارسال کنید.

سوال 4: VIP4-1B-20 برای چه صنایع و دستگاه هایی مناسب است؟

A4: تجهیزات صنعتی تک فاز از جمله ماشین آلات اتوماسیون، دستگاه های لیزر، کنترل کننده های صنعتی، ابزار آزمایش با حداکثر بار 20A.

س5: آیا تمام ابعاد VIP4-1B-20 با تحمل واحد کنترل می شوند؟

A5: نه، تحمل به اندازه محدوده درجه بندی شده است: 0 ~ 10mm ± 0.5mm، 10 ~ 100mm ± 0.8mm، 100 ~ 250mm ± 1.0mm برای تضمین سازگاری مونتاژ.
