उत्पाद परिचय

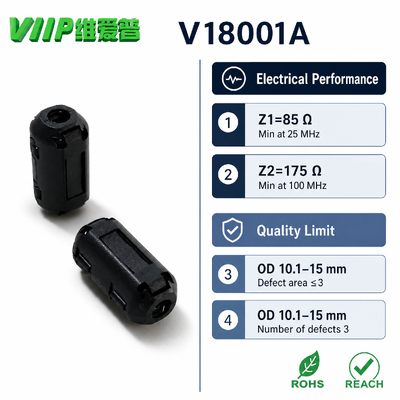

V18001A VIIP द्वारा स्वतंत्र रूप से विकसित एक प्रीमियम स्प्लिट स्नैप-ऑन NiZn फेराइट चुंबकीय रिंग है, जो उच्च-प्रदर्शन VN09 फेराइट कच्चे माल को अपनाता है। UL94-V2 फ्लेम-रिटार्डेंट बाहरी आवरण से सुसज्जित, यह चुंबकीय रिंग उत्कृष्ट उच्च-आवृत्ति प्रतिबाधा विशेषताओं को प्रदर्शित करती है, जो 25MHz पर 85Ω से कम नहीं और 100MHz पर 175Ω की प्रतिबाधा तक पहुँचती है, जो विभिन्न केबलों पर उच्च-आवृत्ति EMI और RFI विद्युत चुम्बकीय शोर को प्रभावी ढंग से क्षीण कर सकती है। अभिनव क्लिप-ऑन स्प्लिट संरचना के लाभ से, उत्पाद तार काटने या पुनः वायरिंग के बिना तैयार वायरिंग हार्नेस और केबलों पर तेजी से स्थापना का समर्थन करता है, जिससे उत्पादन के बाद EMC अनुकूलन और सुधार में बहुत सुविधा होती है। सभी तैयार उत्पादों को स्थिर और सुसंगत बैच गुणवत्ता सुनिश्चित करने के लिए कठोर दृश्य और प्रदर्शन परीक्षणों के अधीन किया जाता है, जिससे इलेक्ट्रॉनिक निर्माताओं को EMC अनुपालन प्रमाणन को कुशलतापूर्वक पास करने में मदद मिलती है।

अनुप्रयोग दायरा

होम स्मार्ट उपकरण: एयर प्यूरीफायर, इन्वर्टर एयर कंडीशनर, माइक्रोवेव ओवन, स्मार्ट रेफ्रिजरेटर और विभिन्न स्मार्ट होम इलेक्ट्रिकल उपकरणों की पावर लाइनों पर व्यापक रूप से लागू होता है जिन्हें विद्युत चुम्बकीय हस्तक्षेप दमन की आवश्यकता होती है।

उपभोक्ता इलेक्ट्रॉनिक उपकरण: विभिन्न छोटे नागरिक इलेक्ट्रॉनिक उत्पादों के डेटा केबल, ऑडियो सिग्नल लाइन, प्रकाश कनेक्टिंग तार और आंतरिक हार्नेस के एंटी-इंटरफेरेंस प्रसंस्करण के लिए बिल्कुल सही।

औद्योगिक नियंत्रण उपकरण: कम-शक्ति नियंत्रण मॉड्यूल, लघु औद्योगिक इलेक्ट्रॉनिक उपकरण और स्वचालन सहायक उपकरण की आंतरिक वायरिंग के EMC अनुकूलन के लिए उपयुक्त है जो उच्च-आवृत्ति विद्युत चुम्बकीय हस्तक्षेप के प्रति संवेदनशील हैं।

उद्देश्य

पावर और सिग्नल केबल के साथ प्रसारित उच्च-आवृत्ति संचालित विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से दबाएं, एक ही सर्किट में आसन्न इलेक्ट्रॉनिक उपकरणों के बीच पारस्परिक EMI और RFI हस्तक्षेप को कम करें।

आंतरिक सर्किट सिस्टम की ऑपरेटिंग स्थिति को स्थिर करें, विद्युत चुम्बकीय शोर के कारण चिप की गलत निर्णय, प्रोग्राम क्रैश और आकस्मिक डिवाइस पुनरारंभ जैसी असामान्य घटनाओं को रोकें।

तैयार उत्पादों के समग्र विद्युत चुम्बकीय संगतता प्रदर्शन को अनुकूलित करें, EMC परीक्षण विफलता दर को कम करें, और निर्माताओं के लिए प्रमाणन सुधार चक्र और आर एंड डी पुनरावृति लागत को बहुत कम करें।

अक्सर पूछे जाने वाले प्रश्न

Q2: क्या केबल को चुंबकीय रिंग के माध्यम से कई बार लपेटना आवश्यक है? A2: कई मोड़ कम से मध्यम आवृत्ति प्रतिबाधा को काफी बढ़ाएंगे और शोर दमन क्षमता को बढ़ाएंगे। यदि उत्पाद में गंभीर EMC हस्तक्षेप या अपर्याप्त एकल-रिंग प्रभाव है, तो 2-3 मोड़ लपेटने की सिफारिश की जाती है; पारंपरिक हस्तक्षेप दमन के लिए, एकल प्रवेश मानक आवश्यकताओं को पूरा करता है।

Q3: क्या क्लिप-ऑन फेराइट कोर को अलग करने के बाद पुन: प्रयोज्य किया जा सकता है? A3: VIIP स्प्लिट फेराइट चुंबकीय रिंग में एक लचीली स्नैप संरचना होती है। उन्हें खोल या चुंबकीय कोर को नुकसान पहुंचाए बिना कई बार अलग और पुनः स्थापित किया जा सकता है, जिससे निर्माताओं के लिए बार-बार परीक्षण, नमूना संशोधन और बड़े पैमाने पर उत्पादन प्रतिस्थापन का समर्थन होता है।

Q4: V18001A फेराइट कोर किस तापमान सीमा को अनुकूलित कर सकता है? A4: उच्च गुणवत्ता वाले VN09 फेराइट सामग्री को अपनाते हुए, उत्पाद में 130℃ से ऊपर क्यूरी तापमान होता है, जिसमें पारंपरिक उपकरण ऑपरेटिंग तापमान वातावरण में स्थिर भौतिक और विद्युत गुण होते हैं। यह घरेलू और औद्योगिक इलेक्ट्रॉनिक उपकरणों के दीर्घकालिक निरंतर संचालन के अनुकूल हो सकता है।

Q5: प्रमाणित तैयार उत्पादों को बड़े पैमाने पर उत्पादन के बाद फेराइट कोर जोड़ने की आवश्यकता क्यों है? A5: प्रयोगशाला एकल-मशीन परीक्षण में एक स्वच्छ विद्युत चुम्बकीय वातावरण होता है, जबकि वास्तविक घरेलू और इंजीनियरिंग वातावरण में पावर ग्रिड और आसपास के उपकरणों से जटिल सुपरिम्पोज्ड हस्तक्षेप होता है। फेराइट कोर जोड़ने से एंटी-इंटरफेरेंस रिडंडेंसी में और सुधार हो सकता है और वास्तविक अनुप्रयोग परिदृश्यों में स्थिर EMC संकेतक सुनिश्चित हो सकते हैं।
