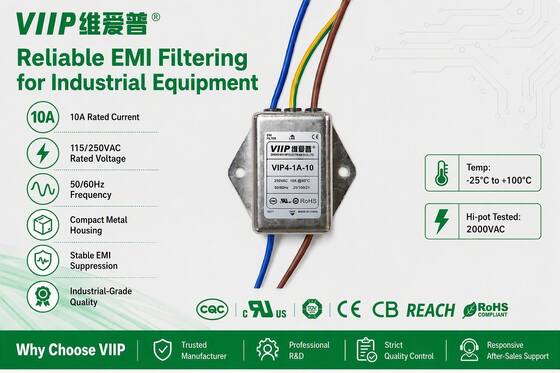

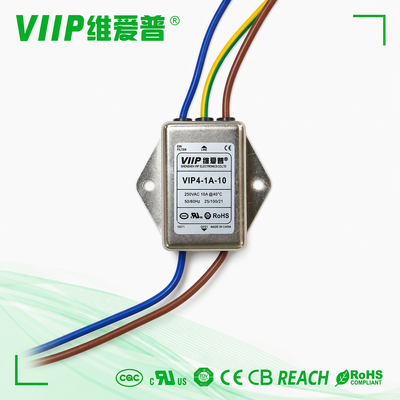

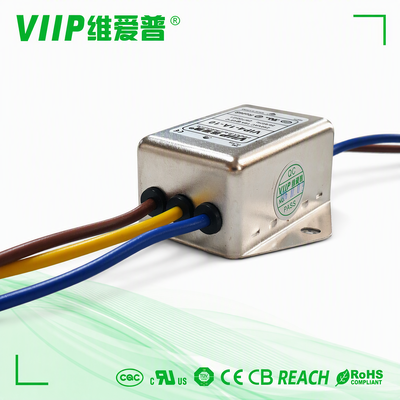

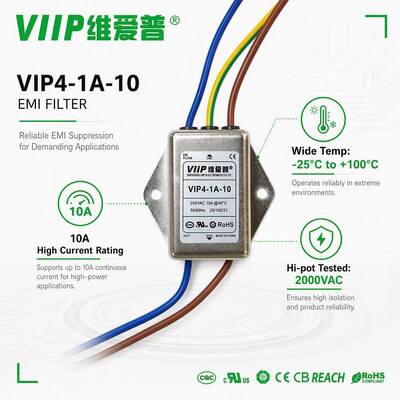

النموذج VIP4-1A-10 (10271) هو مرشح EMI أحادي المرحلة ذو الأداء العالي المصمم لأنظمة الطاقة الصناعية ، مع تصنيف أقصى 10A RMS تحت 115/250VAC ، 50/60Hz.تم تصميمه مع التيار التسرب المنخفض الذي يتم التحكم فيه بدقة لتلبية متطلبات السلامة للمنشآت الصناعية مثل آلات CNC.

توفر هذه الوحدة تخفيفًا موثوقًا للضوضاء في الوضع المشترك والوضع التفاضلي في بيئة اختبار 50 أوم ، وتقمع التداخل الكهرومغناطيسي عالي التردد من خطوط الكهرباء.يحمي المعدات النهائية بفعالية من الأخطاء الناجمة عن EMI، إيقاف التشغيل غير المتوقع وتلف الأجهزة. هذا المرشح المدمج الذي يتم توصيله مسبقاً يدعم التثبيت الميكانيكي السريع،مما يجعلها حلًا قويًا لتحسين أداء EMC وتثبيت التشغيل لـ CNC وغيرها من الأجهزة الصناعية أحادية المرحلة.

أبرز النقاط

• تيار تسرب منخفض لتحسين سلامة التشغيل: ماكس 0.35mA @ 115VAC / 60Hz ؛ ماكس 0.70mA @ 250VAC / 50Hz ، مناسبة بشكل جيد للمعدات الصناعية مع معايير السلامة الصارمة.

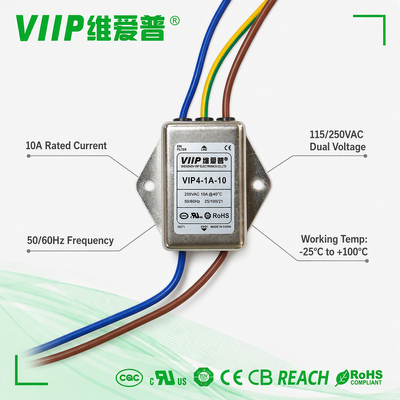

• تصنيف التيار العالي 10A RMS: مقياس 115/250VAC ، 50/60Hz ، يدعم العمل المستمر للحملات الصناعية ذات المرحلة الواحدة الثقيلة.

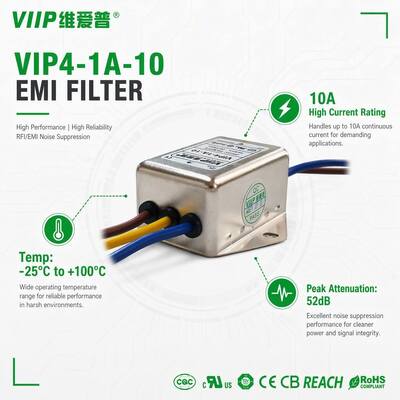

• قمع ضجيج EMI متفوق: تصميم الدائرة المثلى يحقق خسارة إدخال ممتازة في الوضع المشترك والوضع التفاضلي ، وتصفية اضطرابات خطوط الطاقة عالية التردد لمنع سوء تشغيل CNC.

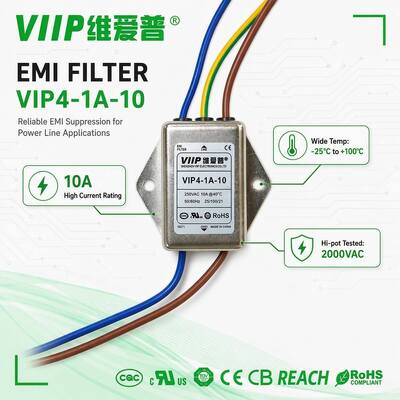

• موثوقية كهربائية متميزة: مقاومة العزل ≥100MΩ@500VDC؛ درجة حرارة عمل واسعة من -25 °C إلى +100 °C للتكيف مع الظروف المحيطة الصعبة في المصنع. يجتاز اختبار hi-pot لمدة دقيقة واحدة للحفاظ على الأمان الكهربائي المعزز.

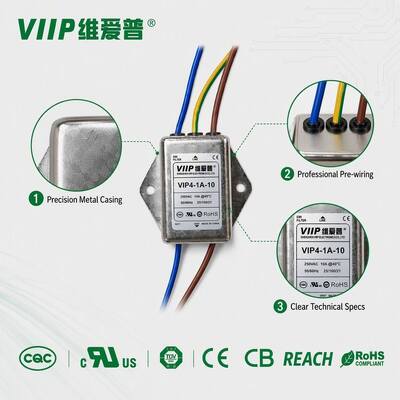

• هيكل مضغوط مسبقًا للتثبيت السهل: يأتي مع 150 ± 10 ملم المنتهية الأسلاك والثقوب القياسية التثبيت، لا حاجة إلى معالجة نهاية إضافية لتبسيط تكامل الخزانة.
• الامتثال البيئي العالمي: متوافق مع RoHS و REACH ، خالية من المواد الخطرة ، مؤهلة للمشاريع الصناعية الموجهة للتصدير.

التطبيق

• مراكز التصنيع بالتحكم الرقمي ومعدات المعالجة الآلية
• أنظمة أتمتة المصانع، مجموعات التحكم القائمة على PLC والأجهزة الهوائية الصناعية

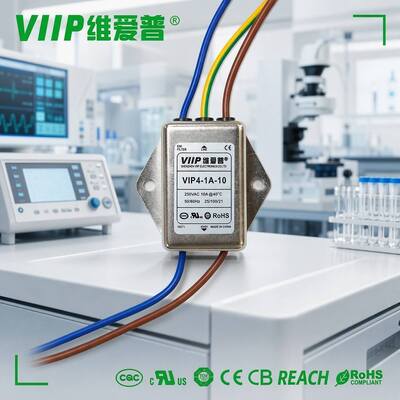

• معدات اختبار المختبرات وأدوات القياس والدقة والتفتيش
• معدات المطاعم التجارية وأجهزة المنزل الذكي والمنتجات الكهربائية الاستهلاكية
• وحدات طاقة محطات أساسية للاتصالات ومصادر طاقة اتصالات الشبكة
• الأجهزة الكهربائية الطبية والمعدات التشخيصية التي تحتاج إلى تسرب منخفض
• الآلات العامة ذات المرحلة الواحدة التي تعمل عن طريق الشبكة التي تتطلب تخفيف EMI من خطوط الطاقة
